石灰立窯DCS自動化控制系統
　　石灰立窯控制中，我們采用了兩極微機控制系統，吸取了儀表控制系統、電氣控制系統和普通計算機控制系統的長處，實現了活性石灰生產從投入到產出全過程自動化作業，不但提高了產量和活性度，而且降低了工人的勞動強度，改善了工作環境，經過近十幾年的使用表明，該控制系統的應用是成功的，它不但穩定可靠、故障率低、抗干擾能力強，而且稱量系統精度高、功能齊全、操作簡便，深受操作工人的歡迎，是石灰爐中比較理想的控制系統。

　　【工藝介紹】
　　石灰立窯控制中，我們采用了兩極微機控制系統，吸取了儀表控制系統、電氣控制系統和普通計算機控制系統的長處，實現了活性石灰生產從投入到產出全過程自動化作業，不但提高了產量和活性度，而且降低了工人的勞動強度，改善了工作環境，經過近十幾年的使用表明，該控制系統的應用是成功的，它不但穩定可靠、故障率低、抗干擾能力強，而且稱量系統精度高、功能齊全、操作簡便，深受操作工人的歡迎，是石灰爐中比較理想的控制系統。
　　1、控制系統硬件組成
　　系統采用兩級微機控制系統。上位機為研華工業控制機，下位機的控制核心部分采用西門子DCS（智能化中央集控）系統，其中含有數字量輸入輸出模塊，模擬量輸入輸出模塊，通訊模塊，接口模塊，集成的稱重模塊，系統操作界面采用德國WINCC人機接口軟件，探尺用智能探位儀，上料系統采用變頻器控制，智能控制器，智能語音報警器。
　　（1）、DCS系統
　　（2）、集成的稱重模塊
　?。?）、上位計算機
　?。?）、人機操作界面

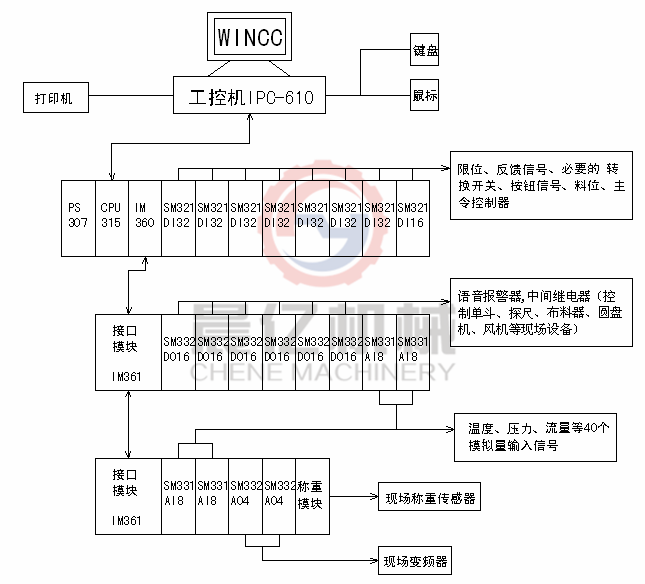

　　工控系統框圖

　　2、主要完成的功能：
　　主要完成混配、爐體煅燒、成品出灰三大部分的稱量自動補償及自動控制。
　　3、系統特點
　?。?）、自動和手動系統雙備用。除現場操作箱的手動操作外，全部操作也可以用鼠標在工控機上完成。
　?。?）、取消了中間連鎖繼電器（隔離繼電器除外）。
　　（3）、取消了所有二次儀表（如：壓力、流量、溫度儀表），所有數據在計算機上顯示，由打印機打印。
　?。?）、主要設備（風機、單斗、給料機、皮帶、布料器等）都用變頻器代替原有接觸器，改善了系統的性能，減少了維修量，加強了系統的可靠性。
　?。?）、完善的WINCC人機界面操作系統。系統的所有參數及設備的停運和運行狀態均有顯示。各種參數曲線可供操作人員隨時掌握系統整體的運行狀態。其中像提升等動態設備，畫面上有與現場同步的動態顯示。
　?。?）、完善的西門子智能稱重模塊配料稱量和補償系統。
　?。?）、可靠的石灰爐料位計和智能主令等專有的使用設備。
　　（8）、完善的現場攝像監視系統。
　?。?）、可靠的西門子DCS，變頻器和工業計算機兩級微機自動化系統。
　　我公司設計的JHZL型高效環保節能石灰立窯以它高效節能環保的卓越特點，全自動化操作的高效率生產模式，產品高品質的絕對保障，近20年內在國內及東南亞一些國家得到了迅速推廣，并給用戶帶來了客觀的經濟效益和社會效益。JHZL型高效環保石灰豎窯廣泛應用于冶金、化工等諸多行業，是生產高品質活性石灰的佳選擇。
